YC-Ｘ334线路负荷监测单元

通过中压监测终端对10kV线路A B C三相一次负荷进行采样，通过GPRS远程上传采集数据到监察系统，再将《用采》采集的电能表A B C二次侧负荷导入监察系统，系统将一次负荷通过倍率换算和二次负荷进行比对分析计算，实现10kV线路的实时监测。

● 线路电压等级：0.38～35kV；

● 电流采样范围：0～400A；

● 工作温度：-25~70℃

● 相对湿度：≤95%

● 设计寿命：10年

● 外形尺寸：166mm*85mm*40mm

● 净重：0.4kg

● 防水等级：IP67

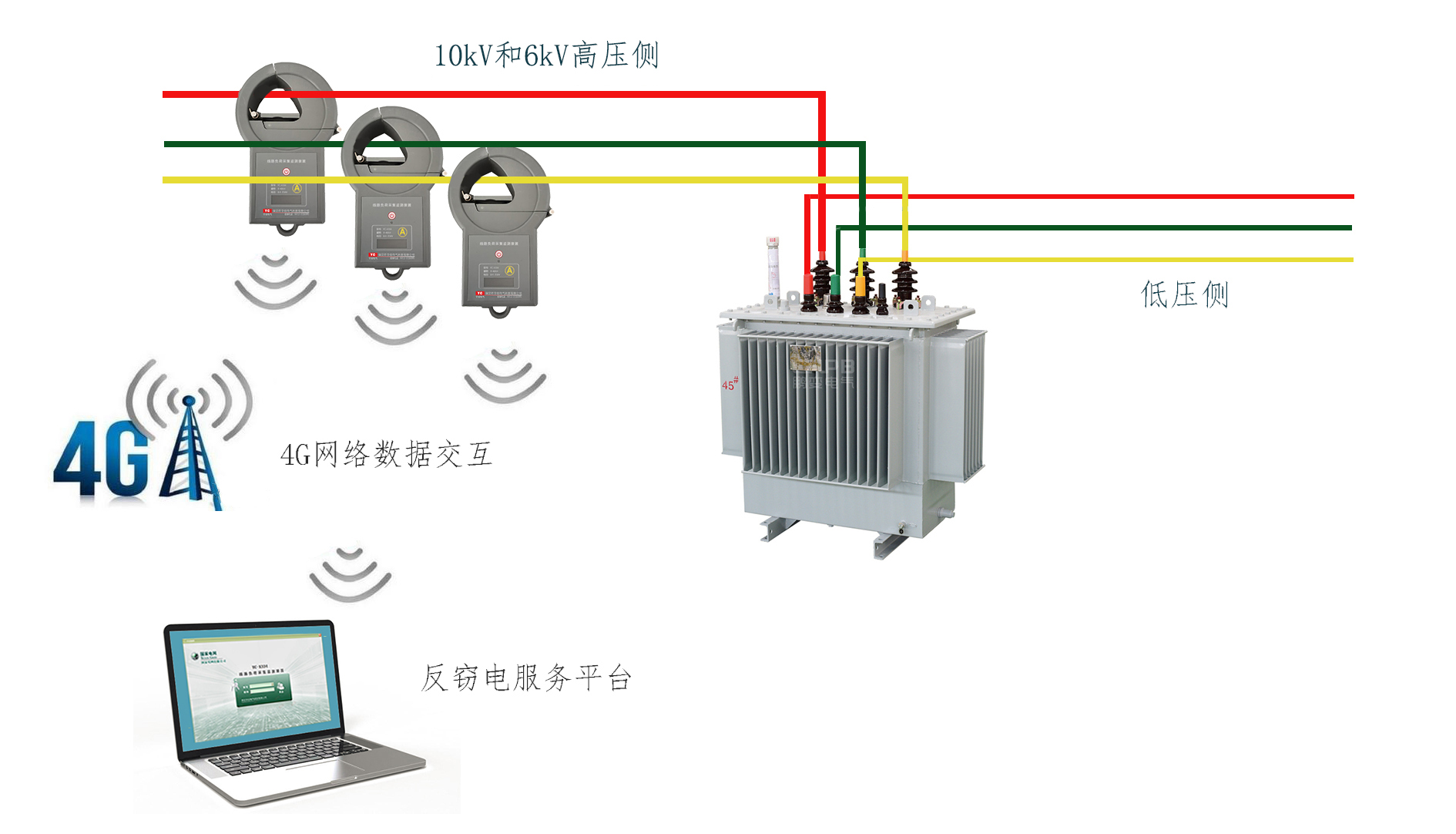

安装示意图
